ROUTING STATIK DAN ROUTING DINAMIK

Proses Routing adalah sebuah proses agar router tahu bagaimana dan kemana sebuah paket harus diteruskan. Router mikrotik merupakan salah satu router yang cukup handal dalam merouting jaringan.
Terdapat banyak fungsi/konfigurasi diantaranya : firewall, nat, dhcp, dll.
Pastikan di dalam router terdapat minimal 2 Lan Card (1 Local dan 1 Global )
Langkah-langkah sederhana:
1. Tentukan IP local dan IP public dari ISP.
contoh : IP Local 192.168.1.1/24
IP Global 203.130.111.58/29

2. Configurasi IP address ( Misal nama Mikrotik Router yaitu “Heri” )
[admin@Heri] ip address add address=192.168.1.1/24 interface=ether1 --> local
[admin@Heri] ip address add address=203.130.111.58/29 interface=ether2 --> global
Untuk checking nya :
[admin@Heri] ip address print

3. Configurasi Gateway :
[admin@Heri] ip route add gateway=203.130.111.57
note: sesuaikan Gateway yang dipakai.

4. Configurasi DNS
[admin@Heri] ip dns set primary-dns=203.130.208.18 allow-remote-requests=yes
[admin@Heri] ip dns set secondary-dns=202.134.0.155 allow-remote-requests=yes
note: sesuaikan dengan dns ISP yang di pakai.
5. Setelah Configurasi di atas untuk checking apakah sudah tekoneksi dengan internet yaitu dengan cara:
terminal > ping www.yahoo.com

6. Setelah bisa ping yahoo, kemudian kita konfigurasi sebagai masquerade dengan tujuan semua komputer client yang terhubung ke router bisa internet.
[admin@Heri] ip firewall nat add chain=srcnat action=masquerade out-interface=ether1

7. Setelah itu configurasi gateway dan dns client ke 192.168.1.1 lalu di coba untuk berselancar.

DHCP (Dynamic Configuration Protokol)
Configurasi untuk DHCP:
1. ip pool add name=dhcp-pool ranges=192.168.1.100-192.168.1.254
2. ip dhcp-server network add address=192.168.1.0/24 gateway=192.168.1.1 dns-server=192.168.1.1
3. ip dhcp-server add name=DHCP_LAN disabled=no interface=ether1 address-pool=dhcp-pool

Graphing
1. tool graphing set store-every=5min
2. tool graphing interface add-interface=all store-on-disk=yes
Untuk melihat graph penggunaan internet Local maupun Global dengan cara
http://192.168.1.1/graphs

Routing dapat dikelompokkan menjadi 2 kelompok, yaitu:
1. Static Routing – Router meneruskan paket dari sebuah network ke network yang lainnya berdasarkan rute (catatan: seperti rute pada bis kota) yang ditentukan oleh administrator. Rute pada static routing tidak berubah, kecuali jika diubah secara manual oleh administrator.
2. Dynamic Routing – Router mempelajari sendiri Rute yang terbaik yang akan ditempuhnya untuk meneruskan paket dari sebuah network ke network lainnya. Administrator tidak menentukan rute yang harus ditempuh oleh paket-paket tersebut. Administrator hanya menentukan bagaimana cara router mempelajari paket, dan kemudian router mempelajarinya sendiri. Rute pada dynamic routing berubah, sesuai dengan pelajaran yang didapatkan oleh router.
Static Routing dapat dilakukan dengan memasukkan baris ip route pada mode konfigurasi global. Adapun format penulisan baris tersebut adalah:
ip route network [mask] {alamat | interface }
dimana:
• network adalah network tujuan
• mask adalah subnet mask
• alamat adalah IP address ke mana network akan dilewatkan
• interface adalah nama interface yang digunakan untuk melewatkan paket yang ditujukan

Gambar di atas memperlihatkan sebuah LAN yang terhubung ke WAN melalui 2 buah router, yaitu router A dan router B.
Agar LAN tersebut bisa dihubungi dari WAN, maka router A perlu diberikan static routing dengan baris perintah seperti berikut:
RouterA(config)# ip route 172.16.10.0 255.255.255.0 172.16.158.1
Dan agar router B bisa meneruskan paket-paket yang ditujukan ke WAN, maka router B perlu dikonfigurasi dengan static routing berikut:
RouterB(config)# ip route 0.0.0.0 0.0.0.0 172.16.158.2
Routing Dinamik adalah jenis routing yang bisa berubah sesuai dengan kondisi yang diinginkan dengan parameter tertentu sesuai dengan protokolnya. Routing Dinamik diterapkan pada PC yang berfungsi sebagai router dan dibutuhkan router lain yang sama-sama menerapkan sistem routing dinamik, jadi tidak bisa berdiri sendiri seperti halnya Routing statik.
Routing Dinamik menentukan gateway untuk network destination berdasarkan parameter yang didapat dari router lainnya melalui Protokol Multicast, seperti metrik, cost dsb. Protocol RIP dan OSPF menggunakan multicast untuk pertukaran informasi antar router, sedangkan protokol BGP menggunakan koneksi TCP untuk pertukaran routingnya.
Protokol Multicast adalah sebuah pola pengiriman data di mana data dari pengirim (sender) akan diterima secara bersamaan oleh beberapa penerima (recipient). Salah satu keuntungan dari sistem multicast adalah mengurangi beban kerja jaringan (network load). Bayangkan misalnya ketika sebuah rekaman video sebesar 600MB disebarkan ke 10 pengguna, dengan Protokol Unicast, akan ada trafik sebesar 10 x 600 MB, sedangkan dengan multicast, trafik hanya sebesar data asli, yaitu 600MB (tentu saja ditambah overhead yang tidak signifikan besarnya). Perlu diperhatikan bahwa pengiritan trafik ini hanya mungkin terjadi apabila setiap client memperoleh data dalam rentang waktu yang sama. Artinya protokol ini terasa keuntungannya dalam aplikasi semacam video/audio broadcast. Dalam IPv4 protokol multicast masih jarang digunakan sampai ke end-user, tetapi di generasi selanjutnya IPv6 protokol multicast dikembangkan lebih untuk kepentingan audio dan video.
Dalam IPv4 IP address multicast adalah network 224.0.0.0 dengan netmask 255.0.0.0
Selain protokol multicast dikenal juga Protokol Unicast, Protokol Broadcast, dan Protokol Anycast.
OSPF (Open Shortest Path First) adalah salah satu protokol pada keluarga IP, untuk routing dinamik. OSPF dikembangkan karena kebutuhan pada network yang besar dan heterogen. Beberapa keuntungan dari OSPF adalah konvergensi yang cepat, yang pada gilirannya mencegah routing loop dan menghasilkan network yang stabil.
Protokol ini dikembangkan oleh IETF, dan diatur oleh RFC 2328

Mikrotik Sebagai NAT
Network Address Translation atau yang lebih biasa disebut dengan NAT adalah suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan satu alamat IP. Banyaknya penggunaan metode ini disebabkan karena ketersediaan alamat IP yang terbatas, kebutuhan akan keamanan (security), dan kemudahan serta fleksibilitas dalam administrasi jaringan.
Saat ini, protokol IP yang banyak digunakan adalah IP version 4 (IPv4). Dengan panjang alamat 4 bytes berarti terdapat 2 pangkat 32 = 4.294.967.296 alamat IP yang tersedia. Jumlah ini secara teoretis adalah jumlah komputer yang dapat langsung koneksi ke internet. Karena keterbatasan inilah sebagian besar ISP (Internet Service Provider) hanya akan mengalokasikan satu alamat untuk satu user dan alamat ini bersifat dinamik, dalam arti alamat IP yang diberikan akan berbeda setiap kali user melakukan koneksi ke internet. Hal ini akan menyulitkan untuk bisnis golongan menengah ke bawah. Di satu sisi mereka membutuhkan banyak komputer yang terkoneksi ke internet, akan tetapi di sisi lain hanya tersedia satu alamat IP yang berarti hanya ada satu komputer yang bisa terkoneksi ke internet. Hal ini bisa diatasi dengan metode NAT. Dengan NAT gateway yang dijalankan di salah satu komputer, satu alamat IP tersebut dapat dishare dengan beberapa komputer yang lain dan mereka bisa melakukan koneksi ke internet secara bersamaan
Misal kita ingin menyembunyikan jaringan local/LAN 192.168.0.0/24 dibelakang satu IP address 202.51.192.42 yang diberikan oleh ISP, yang kita gunakan adalah fitur Mikrotik source network address translation (masquerading) . Masquerading akan merubah paket-paket data IP address asal dan port dari network 192.168.0.0/24 ke 202.51.192.42 untuk selanjutnya diteruskan ke jaringan internet global.
Untuk menggunakan masquerading, rule source NAT dengan action 'masquerade' harus ditambahkan pada konfigurasi firewall:
[admin@Heri] > /ip firewall nat add chain=srcnat action=masquerade out-interface=public

Referensi:
- http://www.mediadotnet.biz/content/network-tutorial-dasar-router-proses-routing
- http://www.indonesiacyber.net
- wiki.linux.or.id/Routing_dinamik
- petunjuk praktikum jaringan komputer

TCP IP versi 6

Alamat IP versi 6 (sering disebut sebagai alamat IPv6) adalah sebuah jenis pengalamatan jaringan yang digunakan di dalam protokol jaringan TCP/IP yang menggunakan protokol IP versi 6. Panjang totalnya adalah 128-bit, dan secara teoritis dapat mengalamati hingga 2¹²⁸=3,4 x 10³⁸ host komputer di seluruh dunia. Contoh alamat IP versi 6 adalah 21DA:00D3:0000:2F3B:02AA:00FF:FE28:9C5A.

[[Berkas:^[1]]]== Selayang pandang == Berbeda dengan IPv4 yang hanya memiliki panjang 32-bit (jumlah total alamat yang dapat dicapainya mencapai 4,294,967,296 alamat), alamat IPv6 memiliki panjang 128-bit. IPv4, meskipun total alamatnya mencapai 4 miliar, pada kenyataannya tidak sampai 4 miliar alamat, karena ada beberapa limitasi, sehingga implementasinya saat ini hanya mencapai beberapa ratus juta saja. IPv6, yang memiliki panjang 128-bit, memiliki total alamat yang mungkin hingga 2¹²⁸=3,4 x 10³⁸ alamat. Total alamat yang sangat besar ini bertujuan untuk menyediakan ruang alamat yang tidak akan habis (hingga beberapa masa ke depan), dan membentuk infrastruktur routing yang disusun secara hierarkis, sehingga mengurangi kompleksitas proses routing dan tabel routing.
Sama seperti halnya IPv4, IPv6 juga mengizinkan adanya DHCP Server sebagai pengatur alamat otomatis. Jika dalam IPv4 terdapat dynamic address dan static address, maka dalam IPv6, konfigurasi alamat dengan menggunakan DHCP Server dinamakan dengan stateful address configuration, sementara jika konfigurasi alamat IPv6 tanpa DHCP Server dinamakan dengan stateless address configuration.
Seperti halnya IPv4 yang menggunakan bit-bit pada tingkat tinggi (high-order bit) sebagai alamat jaringan sementara bit-bit pada tingkat rendah (low-order bit) sebagai alamat host, dalam IPv6 juga terjadi hal serupa. Dalam IPv6, bit-bit pada tingkat tinggi akan digunakan sebagai tanda pengenal jenis alamat IPv6, yang disebut dengan Format Prefix (FP). Dalam IPv6, tidak ada subnet mask, yang ada hanyalah Format Prefix.

Format Alamat
Dalam IPv6, alamat 128-bit akan dibagi ke dalam 8 blok berukuran 16-bit, yang dapat dikonversikan ke dalam bilangan heksadesimal berukuran 4-digit. Setiap blok bilangan heksadesimal tersebut akan dipisahkan dengan tanda titik dua (:). Karenanya, format notasi yang digunakan oleh IPv6 juga sering disebut dengan colon-hexadecimal format, berbeda dengan IPv4 yang menggunakan dotted-decimal format.
Berikut ini adalah contoh alamat IPv6 dalam bentuk bilangan biner:

0010000111011010000000001101001100000000000000000010111100111011000000101010101000000000
1111111111111110001010001001110001011010

Untuk menerjemahkannya ke dalam bentuk notasi colon-hexadecimal format, angka-angka biner di atas harus dibagi ke dalam 8 buah blok berukuran 16-bit:

0010000111011010 0000000011010011 0000000000000000 0010111100111011 0000001010101010
 0000000011111111 1111111000101000 1001110001011010

Lalu, setiap blok berukuran 16-bit tersebut harus dikonversikan ke dalam bilangan heksadesimal dan setiap bilangan heksadesimal tersebut dipisahkan dengan menggunakan tanda titik dua. Hasil konversinya adalah sebagai berikut:

21DA:00D3:0000:2F3B:02AA:00FF:FE28:9C5A

Penyederhanaan bentuk alamat
Alamat di atas juga dapat disederhanakan lagi dengan membuang angka 0 pada awal setiap blok yang berukuran 16-bit di atas, dengan menyisakan satu digit terakhir. Dengan membuang angka 0, alamat di atas disederhanakan menjadi:

21DA:D3:0:2F3B:2AA:FF:FE28:9C5A

Konvensi pengalamatan IPv6 juga mengizinkan penyederhanaan alamat lebih jauh lagi, yakni dengan membuang banyak karakter 0, pada sebuah alamat yang banyak angka 0-nya. Jika sebuah alamat IPv6 yang direpresentasikan dalam notasi colon-hexadecimal format mengandung beberapa blok 16-bit dengan angka 0, maka alamat tersebut dapat disederhanakan dengan menggunakan tanda dua buah titik dua (:). Untuk menghindari kebingungan, penyederhanaan alamat IPv6 dengan cara ini sebaiknya hanya digunakan sekali saja di dalam satu alamat, karena kemungkinan nantinya pengguna tidak dapat menentukan berapa banyak bit 0 yang direpresentasikan oleh setiap tanda dua titik dua (:) yang terdapat dalam alamat tersebut
Untuk menentukan berapa banyak bit bernilai 0 yang dibuang (dan digantikan dengan tanda dua titik dua) dalam sebuah alamat IPv6, dapat dilakukan dengan menghitung berapa banyak blok yang tersedia dalam alamat tersebut, yang kemudian dikurangkan dengan angka 8, dan angka tersebut dikalikan dengan 16. Sebagai contoh, alamat FF02::2 hanya mengandung dua blok alamat (blok FF02 dan blok 2). Maka, jumlah bit yang dibuang adalah (8-2) x 16 = 96 buah bit.

Format Prefix
Dalam IPv4, sebuah alamat dalam notasi dotted-decimal format dapat direpresentasikan dengan menggunakan angka prefiks yang merujuk kepada subnet mask. IPv6 juga memiliki angka prefiks, tapi tidak didugnakan untuk merujuk kepada subnet mask, karena memang IPv6 tidak mendukung subnet mask.
Prefiks adalah sebuah bagian dari alamat IP, di mana bit-bit memiliki nilai-nilai yang tetap atau bit-bit tersebut merupakan bagian dari sebuah rute atau subnet identifier. Prefiks dalam IPv6 direpesentasikan dengan cara yang sama seperti halnya prefiks alamat IPv4, yaitu [alamat]/[angka panjang prefiks]. Panjang prefiks menentukan jumlah bit terbesar paling kiri yang membuat prefiks subnet. Sebagai contoh, prefiks sebuah alamat IPv6 dapat direpresentasikan sebagai berikut:

3FFE:2900:D005:F28B::/64

Jenis-jenis Alamat IPv6
IPv6 mendukung beberapa jenis format prefix, yakni sebagai berikut:

• Alamat Unicast, yang menyediakan komunikasi secara point-to-point, secara langsung antara dua host dalam sebuah jaringan.
• Alamat Multicast, yang menyediakan metode untuk mengirimkan sebuah paket data ke banyak host yang berada dalam group yang sama. Alamat ini digunakan dalam komunikasi one-to-many.
• Alamat Anycast, yang menyediakan metode penyampaian paket data kepada anggota terdekat dari sebuah group. Alamat ini digunakan dalam komunikasi one-to-one-of-many. Alamat ini juga digunakan hanya sebagai alamat tujuan (destination address) dan diberikan hanya kepada router, bukan kepada host-host biasa.

Jika dilihat dari cakupan alamatnya, alamat unicast dan anycast terbagi menjadi alamat-alamat berikut:

• Link-Local, merupakan sebuah jenis alamat yang mengizinkan sebuah komputer agar dapat berkomunikasi dengan komputer lainnya dalam satu subnet.
• Site-Local, merupakan sebuah jenis alamat yang mengizinkan sebuah komputer agar dapat berkomunikasi dengan komputer lainnya dalam sebuah intranet.
• Global Address, merupakan sebuah jenis alamat yang mengizinkan sebuah komputer agar dapat berkomunikasi dengan komputer lainnya dalam Internet berbasis IPv6.

Sementara itu, cakupan alamat multicast dimasukkan ke dalam struktur alamat.

Unicast Address
Alamat IPv6 unicast dapat diimplementasikan dalam berbagai jenis alamat, yakni:

• Alamat unicast global
• Alamat unicast site-local
• Alamat unicast link-local
• Alamat unicast yang belum ditentukan (unicast unspecified address)
• Alamat unicast loopback
• Alamat unicast 6to4
• Alamat unicast ISATAP

Unicast global addresses
Alamat unicast global IPv6 mirip dengan alamat publik dalam alamat IPv4. Dikenal juga sebagai Aggregatable Global Unicast Address. Seperti halnya alamat publik IPv4 yang dapat secara global dirujuk oleh host-host di Internet dengan menggunakan proses routing, alamat ini juga mengimplementasikan hal serupa. Struktur alamat IPv6 unicast global terbagi menjadi topologi tiga level (Public, Site, dan Node).

Unicast site-local addresses
Alamat unicast site-local IPv6 mirip dengan alamat privat dalam IPv4. Ruang lingkup dari sebuah alamat terdapat pada Internetwork dalam sebuah site milik sebuah organisasi. Penggunaan alamat unicast global dan unicast site-local dalam sebuah jaringan adalah mungkin dilakukan. Prefiks yang digunakan oleh alamat ini adalah FEC0::/48.

Unicast link-local address
Alamat unicast link-local adalah alamat yang digunakan oleh host-host dalam subnet yang sama. Alamat ini mirip dengan konfigurasi APIPA (Automatic Private Internet Protocol Addressing) dalam sistem operasi Microsoft Windows XP ke atas. host-host yang berada di dalam subnet yang sama akan menggunakan alamat-alamat ini secara otomatis agar dapat berkomunikasi. Alamat ini juga memiliki fungsi resolusi alamat, yang disebut dengan Neighbor Discovery. Prefiks alamat yang digunakan oleh jenis alamat ini adalah FE80::/64.

Unicast unspecified address
Alamat unicast yang belum ditentukan adalah alamat yang belum ditentukan oleh seorang administrator atau tidak menemukan sebuah DHCP Server untuk meminta alamat. Alamat ini sama dengan alamat IPv4 yang belum ditentukan, yakni 0.0.0.0. Nilai alamat ini dalam IPv6 adalah 0:0:0:0:0:0:0:0 atau dapat disingkat menjadi dua titik dua (::).

Unicast Loopback Address
Alamat unicast loopback adalah sebuah alamat yang digunakan untuk mekanisme interprocess communication (IPC) dalam sebuah host. Dalam IPv4, alamat yang ditetapkan adalah 127.0.0.1, sementara dalam IPv6 adalah 0:0:0:0:0:0:0:1, atau ::1.

Unicast 6to4 Address
Alamat unicast 6to4 adalah alamat yang digunakan oleh dua host IPv4 dan IPv6 dalam Internet IPv4 agar dapat saling berkomunikasi. Alamat ini sering digunakan sebagai pengganti alamat publik IPv4. Alamat ini aslinya menggunakan prefiks alamat 2002::/16, dengan tambahan 32 bit dari alamat publik IPv4 untuk membuat sebuah prefiks dengan panjang 48-bit, dengan format 2002:WWXX:YYZZ::/48, di mana WWXX dan YYZZ adalah representasi dalam notasi colon-decimal format dari notasi dotted-decimal format w.x.y.z dari alamat publik IPv4. Sebagai contoh alamat IPv4 157.60.91.123 diterjemahkan menjadi alamat IPv6 2002:9D3C:5B7B::/48.
Meskipun demikian, alamat ini sering ditulis dalam format IPv6 Unicast global address, yakni 2002:WWXX:YYZZ:SLA ID:Interface ID.

Unicast ISATAP Address
Alamat Unicast ISATAP adalah sebuah alamat yang digunakan oleh dua host IPv4 dan IPv6 dalam sebuah Intranet IPv4 agar dapat saling berkomunikasi. Alamat ini menggabungkan prefiks alamat unicast link-local, alamat unicast site-local atau alamat unicast global (yang dapat berupa prefiks alamat 6to4) yang berukuran 64-bit dengan 32-bit ISATAP Identifier (0000:5EFE), lalu diikuti dengan 32-bit alamat IPv4 yang dimiliki oleh interface atau sebuah host. Prefiks yang digunakan dalam alamat ini dinamakan dengan subnet prefix. Meski alamat 6to4 hanya dapat menangani alamat IPv4 publik saja, alamat ISATAP dapat menangani alamat pribadi IPv4 dan alamat publik IPv4.

Anycast Address
Alamat Anycast dalam IPv6 mirip dengan alamat anycast dalam IPv4, tapi diimplementasikan dengan cara yang lebih efisien dibandingkan dengan IPv4. Umumnya, alamat anycast digunakan oleh Internet Service Provider (ISP) yang memiliki banyak klien. Meskipun alamat anycast menggunakan ruang alamat unicast, tapi fungsinya berbeda daripada alamat unicast.
IPv6 menggunakan alamat anycast untuk mengidentifikasikan beberapa interface yang berbeda. IPv6 akan menyampaikan paket-paket yang dialamatkan ke sebuah alamat anycast ke interface terdekat yang dikenali oleh alamat tersebut. Hal ini sangat berbeda dengan alamat multicast, yang menyampaikan paket ke banyak penerima, karena alamat anycast akan menyampaikan paket kepada salah satu dari banyak penerima.

Referensi
Wikipedia bahasa Indonesia, ensiklopedia bebas.mht

Alamat IP versi 4

Alamat IP versi 4 (sering disebut dengan Alamat IPv4) adalah sebuah jenis pengalamatan jaringan yang digunakan di dalam protokol jaringan TCP/IP yang menggunakan protokol IP versi 4. Panjang totalnya adalah 32-bit, dan secara teoritis dapat mengalamati hingga 4 miliar host komputer atau lebih tepatnya 4.294.967.296 host di seluruh dunia, jumlah host tersebut didapatkan dari 256 (didapatkan dari 8 bit) dipangkat 4(karena terdapat 4 oktet) sehingga nilai maksimal dari alamt IP versi 4 tersebut adalah 255.255.255.255 dimana nilai dihitung dari nol sehingga nilai nilai host yang dapat ditampung adalah 256x256x256x256=4.294.967.296 host. sehingga bila host yang ada diseluruh dunia melebihi kuota tersebut maka dibuatlah IP versi 6 atau IPv6.
Alamat IP versi 4 umumnya diekspresikan dalam notasi desimal bertitik (dotted-decimal notation), yang dibagi ke dalam empat buah oktet berukuran 8-bit. Dalam beberapa buku referensi, format bentuknya adalah w.x.y.z. Karena setiap oktet berukuran 8-bit, maka nilainya berkisar antara 0 hingga 255 (meskipun begitu, terdapat beberapa pengecualian nilai).
Alamat IP yang dimiliki oleh sebuah host dapat dibagi dengan menggunakan subnet mask jaringan ke dalam dua buah bagian, yakni:

• Network Identifier/NetID atau Network Address (alamat jaringan) yang digunakan khusus untuk mengidentifikasikan alamat jaringan di mana host berada.
  Dalam banyak kasus, sebuah alamat network identifier adalah sama dengan segmen jaringan fisik dengan batasan yang dibuat dan didefinisikan oleh router IP. Meskipun demikian, ada beberapa kasus di mana beberapa jaringan logis terdapat di dalam sebuah segmen jaringan fisik yang sama dengan menggunakan sebuah praktek yang disebut sebagai multinetting. Semua sistem di dalam sebuah jaringan fisik yang sama harus memiliki alamat network identifier yang sama. Network identifier juga harus bersifat unik dalam sebuah Internetwork. Jika semua node di dalam jaringan logis yang sama tidak dikonfigurasikan dengan menggunakan network identifier yang sama, maka terjadilah masalah yang disebut dengan routing error.
  Alamat network identifier tidak boleh bernilai 0 atau 255.
• Host Identifier/HostID atau Host address (alamat host) yang digunakan khusus untuk mengidentifikasikan alamat host (dapat berupa workstation, server atau sistem lainnya yang berbasis teknologi TCP/IP) di dalam jaringan. Nilai host identifier tidak boleh bernilai 0 atau 255 dan harus bersifat unik di dalam network identifier/segmen jaringan di mana ia berada.

Jenis-jenis alamat
Alamat IPv4 terbagi menjadi beberapa jenis, yakni sebagai berikut:

• Alamat Unicast, merupakan alamat IPv4 yang ditentukan untuk sebuah antarmuka jaringan yang dihubungkan ke sebuah Internetwork IP. Alamat unicast digunakan dalam komunikasi point-to-point atau one-to-one.
• Alamat Broadcast, merupakan alamat IPv4 yang didesain agar diproses oleh setiap node IP dalam segmen jaringan yang sama. Alamat broadcast digunakan dalam komunikasi one-to-everyone.
• Alamat Multicast, merupakan alamat IPv4 yang didesain agar diproses oleh satu atau beberapa node dalam segmen jaringan yang sama atau berbeda. Alamat multicast digunakan dalam komunikasi one-to-many.

Kelas-kelas alamat
Kelas A
Alamat-alamat kelas A diberikan untuk jaringan skala besar. Nomor urut bit tertinggi di dalam alamat IP kelas A selalu diset dengan nilai 0 (nol). Tujuh bit berikutnya—untuk melengkapi oktet pertama—akan membuat sebuah network identifier. 24 bit sisanya (atau tiga oktet terakhir) merepresentasikan host identifier. Ini mengizinkan kelas A memiliki hingga 126 jaringan, dan 16,777,214 host tiap jaringannya. Alamat dengan oktet awal 127 tidak diizinkan, karena digunakan untuk mekanisme Interprocess Communication (IPC) di dalam mesin yang bersangkutan.

Kelas B
Alamat-alamat kelas B dikhususkan untuk jaringan skala menengah hingga skala besar. Dua bit pertama di dalam oktet pertama alamat IP kelas B selalu diset ke bilangan biner 10. 14 bit berikutnya (untuk melengkapi dua oktet pertama), akan membuat sebuah network identifier. 16 bit sisanya (dua oktet terakhir) merepresentasikan host identifier. Kelas B dapat memiliki 16,384 network, dan 65,534 host untuk setiap network-nya.

Kelas C
Alamat IP kelas C digunakan untuk jaringan berskala kecil. Tiga bit pertama di dalam oktet pertama alamat kelas C selalu diset ke nilai biner 110. 21 bit selanjutnya (untuk melengkapi tiga oktet pertama) akan membentuk sebuah network identifier. 8 bit sisanya (sebagai oktet terakhir) akan merepresentasikan host identifier. Ini memungkinkan pembuatan total 2,097,152 buah network, dan 254 host untuk setiap network-nya.

Kelas D
Alamat IP kelas D disediakan hanya untuk alamat-alamat IP multicast, sehingga berbeda dengan tiga kelas di atas. Empat bit pertama di dalam IP kelas D selalu diset ke bilangan biner 1110. 28 bit sisanya digunakan sebagai alamat yang dapat digunakan untuk mengenali host. Untuk lebih jelas mengenal alamat ini, lihat pada bagian Alamat Multicast IPv4.

Kelas E
Alamat IP kelas E disediakan sebagai alamat yang bersifat "eksperimental" atau percobaan dan dicadangkan untuk digunakan pada masa depan. Empat bit pertama selalu diset kepada bilangan biner 1111. 28 bit sisanya digunakan sebagai alamat yang dapat digunakan untuk mengenali host.

Alamat Unicast
Setiap antarmuka jaringan yang menggunakan protokol TCP/IP harus diidentifikasikan dengan menggunakan sebuah alamat logis yang unik, yang disebut dengan alamat unicast (unicast address). Alamat unicast disebut sebagai alamat logis karena alamat ini merupakan alamat yang diterapkan pada lapisan jaringan dalam DARPA Reference Model dan tidak memiliki relasi yang langsung dengan alamat yang digunakan pada lapisan antarmuka jaringan dalam DARPA Reference Model. Sebagai contoh, alamat unicast dapat ditetapkan ke sebuah host dengan antarmuka jaringan dengan teknologi Ethernet, yang memiliki alamat MAC sepanjang 48-bit.
Alamat unicast inilah yang harus digunakan oleh semua host TCP/IP agar dapat saling terhubung. Komponen alamat ini terbagi menjadi dua jenis, yakni alamat host (host identifier) dan alamat jaringan (network identifier).
Alamat unicast menggunakan kelas A, B, dan C dari kelas-kelas alamat IP yang telah disebutkan sebelumnya, sehingga ruang alamatnya adalah dari 1.x.y.z hingga 223.x.y.z. Sebuah alamat unicast dibedakan dengan alamat lainnya dengan menggunakan skema subnet mask.

Jenis-jenis alamat unicast
\
Jika ada sebuah intranet tidak yang terkoneksi ke Internet, semua alamat IP dalam ruangan kelas alamat unicast dapat digunakan. Jika koneksi dilakukan secara langsung (dengan menggunakan teknik routing) atau secara tidak langsung (dengan menggunakan proxy server), maka ada dua jenis alamat yang dapat digunakan di dalam Internet, yaitu public address (alamat publik) dan private address (alamat pribadi).

Alamat publik
alamat publik adalah alamat-alamat yang telah ditetapkan oleh InterNIC dan berisi beberapa buah network identifier yang telah dijamin unik (artinya, tidak ada dua host yang menggunakan alamat yang sama) jika intranet tersebut telah terhubung ke Internet.
Ketika beberapa alamat publik telah ditetapkan, maka beberapa rute dapat diprogram ke dalam sebuah router sehingga lalu lintas data yang menuju alamat publik tersebut dapat mencapai lokasinya. Di Internet, lalu lintas ke sebuah alamat publik tujuan dapat dicapai, selama masih terkoneksi dengan Internet.

Alamat ilegal
Intranet-intranet pribadi yang tidak memiliki kemauan untuk mengoneksikan intranetnya ke Internet dapat memilih alamat apapun yang mereka mau, meskipun menggunakan alamat publik yang telah ditetapkan oleh InterNIC. Jika sebuah organisasi selanjutnya memutuskan untuk menghubungkan intranetnya ke Internet, skema alamat yang digunakannya mungkin dapat mengandung alamat-alamat yang mungkin telah ditetapkan oleh InterNIC atau organisasi lainnya. Alamat-alamat tersebut dapat menjadi konflik antara satu dan lainnya, sehingga disebut juga dengan illegal address, yang tidak dapat dihubungi oleh host lainnya.

Alamat Privat
Setiap node IP membutuhkan sebuah alamat IP yang secara global unik terhadap Internetwork IP. Pada kasus Internet, setiap node di dalam sebuah jaringan yang terhubung ke Internet akan membutuhkan sebuah alamat yang unik secara global terhadap Internet. Karena perkembangan Internet yang sangat amat pesat, organisasi-organisasi yang menghubungkan intranet miliknya ke Internet membutuhkan sebuah alamat publik untuk setiap node di dalam intranet miliknya tersebut. Tentu saja, hal ini akan membutuhkan sebuah alamat publik yang unik secara global.
Ketika menganalisis kebutuhan pengalamatan yang dibutuhkan oleh sebuah organisasi, para desainer Internet memiliki pemikiran yaitu bagi kebanyakan organisasi, kebanyakan host di dalam intranet organisasi tersebut tidak harus terhubung secara langsung ke Internet. Host-host yang membutuhkan sekumpulan layanan Internet, seperti halnya akses terhadap web atau e-mail, biasanya mengakses layanan Internet tersebut melalui gateway yang berjalan di atas lapisan aplikasi seperti proxy server atau e-mail server. Hasilnya, kebanyakan organisasi hanya membutuhkan alamat publik dalam jumlah sedikit saja yang nantinya digunakan oleh node-node tersebut (hanya untuk proxy, router, firewall, atau translator alamat jaringan) yang terhubung secara langsung ke Internet.
Untuk host-host di dalam sebuah organisasi yang tidak membutuhkan akses langsung ke Internet, alamat-alamat IP yang bukan duplikat dari alamat publik yang telah ditetapkan mutlak dibutuhkan. Untuk mengatasi masalah pengalamatan ini, para desainer Internet mereservasikan sebagian ruangan alamat IP dan menyebut bagian tersebut sebagai ruangan alamat pribadi. Sebuah alamat IP yang berada di dalam ruangan alamat pribadi tidak akan digunakan sebagai sebuah alamat publik. Alamat IP yang berada di dalam ruangan alamat pribadi dikenal juga dengan alamat pribadi atau Private Address. Karena di antara ruangan alamat publik dan ruangan alamat pribadi tidak saling melakukan overlapping, maka alamat pribadi tidak akan menduplikasi alamat publik, dan tidak pula sebaliknya. Sebuah jaringan yang menggunakan alamat IP privat disebut juga dengan jaringan privat atau private network.
Ruangan alamat pribadi yang ditentukan di dalam RFC 1918 didefinisikan di dalam tiga blok alamat berikut:

• 10.0.0.0/8
• 172.16.0.0/12
• 192.168.0.0/16

Sementara itu ada juga sebuah ruang alamat yang digunakan untuk alamat IP privat dalam beberapa sistem operasi:

• 169.254.0.0/16

10.0.0.0/8
Jaringan pribadi (private network) 10.0.0.0/8 merupakan sebuah network identifier kelas A yang mengizinkan alamat IP yang valid dari 10.0.0.1 hingga 10.255.255.254. Jaringan pribadi 10.0.0.0/8 memiliki 24 bit host yang dapat digunakan untuk skema subnetting di dalam sebuah organisasi privat.

172.16.0.0/12
Jaringan pribadi 172.16.0.0/12 dapat diinterpretasikan sebagai sebuah block dari 16 network identifier kelas B atau sebagai sebuah ruangan alamat yang memiliki 20 bit yang dapat ditetapkan sebagai host identifier, yang dapat digunakan dengan menggunakan skema subnetting di dalam sebuah organisasi privat. Alamat jaringan privat 172.16.0.0/12 mengizinkan alamat-alamat IP yang valid dari 172.16.0.1 hingga 172.31.255.254.

192.168.0.0/16
Jaringan pribadi 192.168.0.0/16 dapat diinterpretasikan sebagai sebuah block dari 256 network identifier kelas C atau sebagai sebuah ruangan alamat yang memiliki 16 bit yang dapat ditetapkan sebagai host identifier yang dapat digunakan dengan menggunakan skema subnetting apapun di dalam sebuah organisasi privat. Alamat jaringan privat 192.168.0.0/16 dapat mendukung alamat-alamat IP yang valid dari 192.168.0.1 hingga 192.168.255.254.

169.254.0.0/16
Alamat jaringan ini dapat digunakan sebagai alamat privat karena memang IANA mengalokasikan untuk tidak menggunakannya. Alamat IP yang mungkin dalam ruang alamat ini adalah 169.254.0.1 hingga 169.254.255.254, dengan alamat subnet mask 255.255.0.0. Alamat ini digunakan sebagai alamat IP privat otomatis (dalam Windows, disebut dengan Automatic Private Internet Protocol Addressing (APIPA)).
Hasil dari penggunaan alamat-alamat privat ini oleh banyak organisasi adalah menghindari kehabisan dari alamat publik, mengingat pertumbuhan Internet yang sangat pesat.

Alamat Multicast

Alamat IP Multicast (Multicast IP Address) adalah alamat yang digunakan untuk menyampaikan satu paket kepada banyak penerima. Dalam sebuah intranet yang memiliki alamat multicast IPv4, sebuah paket yang ditujukan ke sebuah alamat multicast akan diteruskan oleh router ke subjaringan di mana terdapat host-host yang sedang berada dalam kondisi "listening" terhadap lalu lintas jaringan yang dikirimkan ke alamat multicast tersebut. Dengan cara ini, alamat multicast pun menjadi cara yang efisien untuk mengirimkan paket data dari satu sumber ke beberapa tujuan untuk beberapa jenis komunikasi. Alamat multicast didefinisikan dalam RFC 1112.
Alamat-alamat multicast IPv4 didefinisikan dalam ruang alamat kelas D, yakni 224.0.0.0/4, yang berkisar dari 224.0.0.0 hingga 224.255.255.255. Prefiks alamat 224.0.0.0/24 (dari alamat 224.0.0.0 hingga 224.0.0.255) tidak dapat digunakan karena dicadangkan untuk digunakan oleh lalu lintas multicast dalam subnet lokal.

Alamat Broadcast

Alamat broadcast untuk IP versi 4 digunakan untuk menyampaikan paket-paket data "satu-untuk-semua". Jika sebuah host pengirim yang hendak mengirimkan paket data dengan tujuan alamat broadcast, maka semua node yang terdapat di dalam segmen jaringan tersebut akan menerima paket tersebut dan memprosesnya. Berbeda dengan alamat IP unicast atau alamat IP multicast, alamat IP broadcast hanya dapat digunakan sebagai alamat tujuan saja, sehingga tidak dapat digunakan sebagai alamat sumber.
Ada empat buah jenis alamat IP broadcast, yakni network broadcast, subnet broadcast, all-subnets-directed broadcast, dan Limited Broadcast. Untuk setiap jenis alamat broadcast tersebut, paket IP broadcast akan dialamatkan kepada lapisan antarmuka jaringan dengan menggunakan alamat broadcast yang dimiliki oleh teknologi antarmuka jaringan yang digunakan. Sebagai contoh, untuk jaringan Ethernet dan Token Ring, semua paket broadcast IP akan dikirimkan ke alamat broadcast Ethernet dan Token Ring, yakni 0xFF-FF-FF-FF-FF-FF.

Network Broadcast
Alamat network broadcast IPv4 adalah alamat yang dibentuk dengan cara mengeset semua bit host menjadi 1 dalam sebuah alamat yang menggunakan kelas (classful). Contohnya adalah, dalam NetID 131.107.0.0/16, alamat broadcast-nya adalah 131.107.255.255. Alamat network broadcast digunakan untuk mengirimkan sebuah paket untuk semua host yang terdapat di dalam sebuah jaringan yang berbasis kelas. Router tidak dapat meneruskan paket-paket yang ditujukan dengan alamat network broadcast.

Subnet broadcast
Alamat subnet broadcast adalah alamat yang dibentuk dengan cara mengeset semua bit host menjadi 1 dalam sebuah alamat yang tidak menggunakan kelas (classless). Sebagai contoh, dalam NetID 131.107.26.0/24, alamat broadcast-nya adalah 131.107.26.255. Alamat subnet broadcast digunakan untuk mengirimkan paket ke semua host dalam sebuah jaringan yang telah dibagi dengan cara subnetting, atau supernetting. Router tidak dapat meneruskan paket-paket yang ditujukan dengan alamat subnet broadcast.
Alamat subnet broadcast tidak terdapat di dalam sebuah jaringan yang menggunakan kelas alamat IP, sementara itu, alamat network broadcast tidak terdapat di dalam sebuah jaringan yang tidak menggunakan kelas alamat IP.

All-subnets-directed broadcast
Alamat IP ini adalah alamat broadcast yang dibentuk dengan mengeset semua bit-bit network identifier yang asli yang berbasis kelas menjadi 1 untuk sebuah jaringan dengan alamat tak berkelas (classless). Sebuah paket jaringan yang dialamatkan ke alamat ini akan disampaikan ke semua host dalam semua subnet yang dibentuk dari network identifer yang berbasis kelas yang asli. Contoh untuk alamat ini adalah untuk sebuah network identifier 131.107.26.0/24, alamat all-subnets-directed broadcast untuknya adalah 131.107.255.255. Dengan kata lain, alamat ini adalah alamat jaringan broadcast dari network identifier alamat berbasis kelas yang asli. Dalam contoh di atas, alamat 131.107.26.0/24 yang merupakan alamat kelas B, yang secara default memiliki network identifer 16, maka alamatnya adalah 131.107.255.255.
Semua host dari sebuah jaringan dengan alamat tidak berkelas akan menengarkan dan memproses paket-paket yang dialamatkan ke alamat ini. RFC 922 mengharuskan router IP untuk meneruskan paket yang di-broadcast ke alamat ini ke semua subnet dalam jaringan berkelas yang asli. Meskipun demikian, hal ini belum banyak diimplementasikan.
Dengan banyaknya alamat network identifier yang tidak berkelas, maka alamat ini pun tidak relevan lagi dengan perkembangan jaringan. Menurut RFC 1812, penggunaan alamat jenis ini telah ditinggalkan.

Limited broadcast
Alamat ini adalah alamat yang dibentuk dengan mengeset semua 32 bit alamat IP versi 4 menjadi 1 (11111111111111111111111111111111 atau 255.255.255.255). Alamat ini digunakan ketika sebuah node IP harus melakukan penyampaian data secara one-to-everyone di dalam sebuah jaringan lokal tetapi ia belum mengetahui network identifier-nya. Contoh penggunaanya adalah ketika proses konfigurasi alamat secara otomatis dengan menggunakan Boot Protocol (BOOTP) atau Dynamic Host Configuration Protocol (DHCP). Sebagai contoh, dengan DHCP, sebuah klien DHCP harus menggunakan alamat ini untuk semua lalu lintas yang dikirimkan hingga server DHCP memberikan sewaan alamat IP kepadanya.
Semua host, yang berbasis kelas atau tanpa kelas akan mendengarkan dan memproses paket jaringan yang dialamatkan ke alamat ini. Meskipun kelihatannya dengan menggunakan alamat ini, paket jaringan akan dikirimkan ke semua node di dalam semua jaringan, ternyata hal ini hanya terjadi di dalam jaringan lokal saja, dan tidak akan pernah diteruskan oleh router IP, mengingat paket data dibatasi saja hanya dalam segmen jaringan lokal saja. Karenanya, alamat ini disebut sebagai limited broadcast.

Referensi
Wikipedia bahasa Indonesia, ensiklopedia bebas.mht

OSI 7 Layer

Open Systems Interconnection(OSI)

Model Open Systems Interconnection (OSI) diciptakan oleh International Organization for Standardization (ISO) yang menyediakan kerangka logika terstruktur bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.


Model Layer OSI

Terdapat 7 layer pada model OSI. Setiap layer bertanggungjawwab secara khusus pada proses komunikasi data. Misal, satu layer bertanggungjawab untuk membentuk koneksi antar perangkat, sementara layer lainnya bertanggungjawab untuk mengoreksi terjadinya “error” selama proses transfer data berlangsung.
Model Layer OSI dibagi dalam dua group: “upper layer” dan “lower layer”. “Upper layer” fokus pada applikasi pengguna dan bagaimana file direpresentasikan di komputer. Untuk Network Engineer, bagian utama yang menjadi perhatiannya adalah pada “lower layer”. Lower layer adalah intisari komunikasi data melalui jaringan aktual.

“Open” dalam OSI

“Open” dalam OSI adalah untuk menyatakan model jaringan yang melakukan interkoneksi tanpa memandang perangkat keras/ “hardware” yang digunakan, sepanjang software komunikasi sesuai dengan standard. Hal ini secara tidak langsung menimbulkan “modularity” (dapat dibongkar pasang).

Modularity
“Modularity” mengacu pada pertukaran protokol di level tertentu tanpa mempengaruhi atau merusak hubungan atau fungsi dari level lainnya.
Dalam sebuah layer, protokol saling dipertukarkan, dan memungkinkan komunikasi terus berlangsung. Pertukaran ini berlangsung didasarkan pada perangkat keras “hardware” dari vendor yang berbeda dan bermacam-macam alasan atau keinginan yang berbeda.

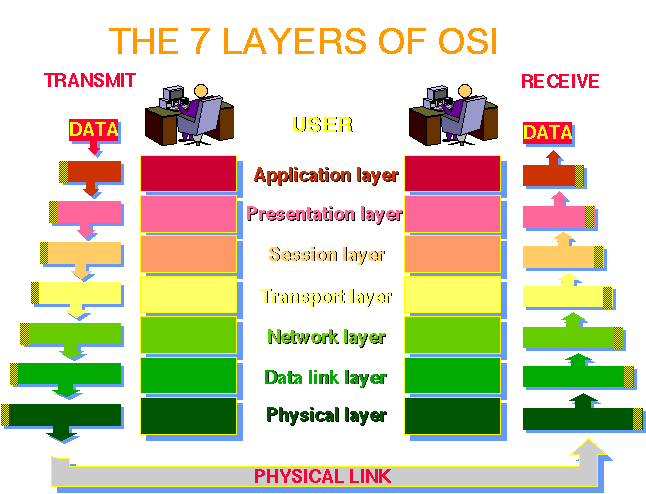

7 Layer OSI

Model OSI terdiri dari 7 layer :

• Application
• Presentation
• Session
• Transport
• Network
• Data Link
• Physical

·         Ketika data ditransfer melalui jaringan, sebelumnya data tersebut harus melewati ke-tujuh layer dari satu terminal, mulai dari layer aplikasi sampai physical layer, kemudian di sisi penerima, data tersebut melewati layer physical sampai aplikasi. Pada saat data melewati satu layer dari sisi pengirim, maka akan ditambahkan satu “header” sedangkan pada sisi penerima “header” dicopot sesuai dengan layernya.

·         Model OSI

·         Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringan memahami fungsi dari tiap-tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenis-jenis protoklol jaringan dan metode transmisi.

·         Model dibagi menjadi 7 layer, dengan karakteristik dan fungsinya masing-masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui serentetan protokol dan standard.

OSI 7 layer :

·         Application Layer: Menyediakan jasa untuk aplikasi pengguna. Layer ini bertanggungjawab atas pertukaran informasi antara program komputer, seperti program e-mail, dan service lain yang jalan di jaringan, seperti server printer atau aplikasi komputer lainnya.

·         Presentation Layer: Bertanggung jawab bagaimana data dikonversi dan diformat untuk transfer data. Contoh konversi format text ASCII untuk dokumen, .gif dan JPG untuk gambar. Layer ini membentuk kode konversi, translasi data, enkripsi dan konversi.

·         Session Layer: Menentukan bagaimana dua terminal menjaga, memelihara dan mengatur koneksi,- bagaimana mereka saling berhubungan satu sama lain. Koneksi di layer ini disebut “session”.

·         Transport Layer: Bertanggung jawab membagi data menjadi segmen, menjaga koneksi logika “end-to-end” antar terminal, dan menyediakan penanganan error (error handling).

·         Network Layer: Bertanggung jawab menentukan alamat jaringan, menentukan rute yang harus diambil selama perjalanan, dan menjaga antrian trafik di jaringan. Data pada layer ini berbentuk paket.

·         Data Link Layer: Menyediakan link untuk data, memaketkannya menjadi frame yang berhubungan dengan “hardware” kemudian diangkut melalui media. komunikasinya dengan kartu jaringan, mengatur komunikasi layer physical antara sistem koneksi dan penanganan error.

·         Physical Layer: Bertanggung jawab atas proses data menjadi bit dan mentransfernya melalui media, seperti kabel, dan menjaga koneksi fisik antar sistem.

Arsitektur Jaringan

Apakah Jaringan Itu
Di sini Anda akan belajar tentang arsitektur komputer jaringan, desain fisik, topologi logis, pengenalan protokol, perencanaan komunikasi dan teknologi komunikasi dasar. Untuk dapat membangun, mempertahankan dan mengamankan jaringan komputer, pertama-tama Anda harus tahu bahwa apa yang dimaksud dengan jaringan dan bagaimana data dapat bergerak melalui kabel atau jaringan nirkabel. Seseorang dengan kemampuan jaringan yang baik akan dapat memberitahu bahwa jaringan terdiri dari komputer, kabel, PRI baris, Router, switch, kartu NIC, PBXs, TIS, serat optik dan kabel Ethernet.Seseorang yang memiliki latar belakang yang kuat dalam ilmu jaringan data harus tahu bahwa sebuah jaringan terdiri dari sebuah server sebagai pusat kontrol, workstation, router, hub, WAN, LAN, serat optik dan kabel Ethernet dan perangkat lainnya. Baik telekomunikasi dan komunikasi data semua orang setuju bahwa pemasangan kabel adalah bagian terpenting dari jaringan komputer.
Definisi paling sederhana dari jaringan data untuk menghubungkan dua komputer atau lebih satu sama lain untuk berbagi data dan sumber daya serta berkomunikasi. Jaringan ada dalam berbagai ukuran dan bentuk, dari jaringan rumah untuk jaringan WAN. Meskipun peran yang berbeda dan berbagai ukuran jaringan, tetapi memiliki beberapa kesamaan umum pada semua jaringan, seperti protokol, arsitektur dan disain topologi.
Pada dasarnya arsitektur jaringan komputer dibagi menjadi tiga jenis dasar seperti
1. LAN (local area network), MAN (Metropolitan area network) dan WAN (wide area network. Sebuah LAN terdiri dari dua atau lebih komputer di ruang yang sama dengan menggunakan fiber optik atau kabel Ethernet untuk menghubungkan komputer dalam sebuah jaringan LAN, jaringan pribadi dan jaringan LAN perkantoran.
2. MAN jenis jaringan yang terdiri dari dua atau lebih komputer di dua lokasi geografis yang berbeda di kota yang sama. MAN dapat menggunakan (kabel fiber optik) atau nirkabel dan sejumlah perangkat komunikasi yang digunakan dalam sebuah jaringan MAN.
3. WAN terdiri dari dua atau lebih komputer di dua wilayah geografis yang berbeda (berbagai kota atau negara) dan dengan metode yang berbeda, untuk menghubungkan komputer dalam sebuah jaringan WAN dibutuhak provider yang menyewakan ( signal ISDN, gelombang radio, gelombang mikro, koneksi dial-up dan konektivitas melalui satelit). Internet adalah WAN terbesar di dunia. Dengan penemuan jaringan nirkabel, teknologi mobile dan optik penggunaan kabel telah menurun.
Ada beberapa istilah yang menjelaskan arsitektur jaringan.
Topologi Jaringan Komputer
Topologi atau desain fisik berhubungan erat dengan arsitektur jaringan. Topologi mendefinisikan bagaimana jaringan secara fisik terhubung. Ada tiga jenis utama dari topologi.

• Topologi Bintang : Dalam topologi bintang semua komponen jaringan yang terhubung ke titik pusat, yang merupakan hub atau switch. Topologi bintang umumnya digunakan di LAN.
• Topologi bus: Pada topologi Bush komponen jaringan yang terhubung pada kabel yang sama. Ini juga disebut linear bus atau backbone.
• Topologi Cincin: Dalam topologi Cincin semua komponen terhubung satu sama lain dalam bentuk cincin. Token terus melewati loop.

Aristektur Terminologi Jaringan

• CAN (Campus Area Network): CAN adalah jenis jaringan yang menghubungkan bangunan kantor, universitas, pendidikan atau kompleks perkantoran.
• Intranet: Intranet adalah jaringan pribadi yang dimiliki oleh kantor, perguruan tinggi atau organisasi dan yang hanya dapat diakses oleh pengguna yang sah atau yang diijinkan.
• Internet: Internet adalah jaringan dari jaringan dan menghubungkan jutaan komputer dan jaringan satu sama lain dengan desain yang berbeda.
• MAN (metropolitan area network): MAN adalah jenis jaringan yang dirancang untuk sebuah kota. Jaringan MAN lebih besar dari LAN tetapi lebih kecil dari jaringan WAN.
• SAN (Storage Area Network): SAN adalah jenis jaringan yang digunakan untuk menghubungkan perangkat yang berkaitan seperti RAID penyimpanan file server, dan sistem tape.
• VLAN (virtual local area network): VLAN adalah jenis jaringan yang memungkinkan komputer pada jaringan fisik yang terpisah untuk dapat berkomunikasi seakan-akan mereka terhubung ke jaringan yang sama.
• Clien-server: Client-Server adalah jenis jaringan sistem yang khusus memberikan layanan dan sistem yang memberikan dan menerima layanan ini disebut Work Station. Pelayanan utama termasuk share file, printer, scanner, CD, Hard disk, prosesor, koneksi internet dan jasa lainnya.
• Peer-to-peer: ini adalah tipe dari jaringan di mana sharing setiap komputer memiliki fungsi yang sama. Tidak ada server terpusat yang diperlukan dalam jaringan Peer to peer.

Protokol Jaringan Komputer dan Model OSI
Protokol adalah sebuah komponen yang paling penting dari system jaringan komputer. Protokol berarti seperangkat pengaturan, yang disepakati dengan cara atau bahasa komunikasi dimana semua komputer dan perangkat saling mengerti. Sebuah protokol akan mendefinisikan pengecekan error, bagaimana data akan dikirim dan diterima, dan pengiriman data antara sistem. Ada banyak protokol dan berikut ini adalah daftar dari protokol yang paling umum digunakan dalam komunikasi komputer.

• AppleTalk : AppleTalk adalah sebuah protokol komunikasi yang dikembangkan oleh Sistem Apple untuk menghubungkan komputer Macintosh ke printer.
• Asynchronous Transfer Mode (ATM): ATM adalah jenis protokol yang menjalankan data dalam bentuk paket dengan ukuran tetap. Ukuran paket tetap ini dengan kecepatan yang tinggi, keamanan data, video dan komunikasi suara melalui jaringan yang sama.
• DECnet: DECnet adalah sebuah protokol yang dikembangkan oleh Digital Equipment Systems untuk menghubungkan sistem PDP dan VAX.
• Ethernet: Ethernet adalah protokol LAN yang dikembangkan oleh Intel, Xerox dan Digital Equipment Sistem. Ethernet adalah standar LAN yang paling banyak digunakan untuk komunikasi komputer.
• Fiber Distributed Data Interface (FDDI): FDDI adalah sebuah protokol yang digunakan untuk mengirimkan data melalui kabel serat optik.
• Protokol Internet (IP): IP merupakan protokol transmisi data antara jaringan dengan paket IP, awalnya dikembangkan oleh DOD (department of defense). TCP / IP (Transmission control protokol / Internet protokol) adalah sebuah protokol suite dan FTP, HTTP, E-mail, Telnet adalah protokol IP.
• Internetwork Packet Exchange (IPX): IPX adalah protokol jaringan yang digunakan oleh sistem operasi Novell Netware.
• NetWare: Netware adalah protokol LAN yang dikembangkan oleh perusahaan Novell.
• Signaling System 7 (SS7): SS7 adalah protokol telekomunikasi yang dikembangkan oleh International grup Telecommunication.
• Systems Network Architecture (SNA): SNA adalah seperangkat protokol yang dikembangkan oleh sistem mainframe IBM.
• Token Ring: Token Ring adalah sebuah protokol LAN yang dikembangkan oleh IBM di mana sistem memiliki token sebelum mereka mengirimkan data. Transmission Control Protocol / Internet Protocol (TCP / IP): TCP / IP merupakan suite protokol yang digunakan untuk menghubungkan komputer di internet. TCP / IP merupakan protokol yang paling umum digunakan.
• X.25: X.25 merupakan sebuah protokol yang dikembangkan oleh CCITT untuk jaringan paket switched.

Protokol yang dikombinasikan dengan lapisan model OSI. model OSI adalah sebuah standar ISO untuk sistem komunikasi. Ada tujuh lapisan dalam model OSI dan setiap lapisan melakukan fungsi yang berbeda. Tujuh lapisan Aplikasi, Presentasi, Sesi, Transport, Network, Data link dan lapisan fisik. Setiap lapisan tahu bagaimana berkomunikasi dengan lapisan atas dan bawah. Anda dapat mengingat nama semua lapisan dengan kalimat berikut.
“Semua orang tampaknya perlu pengolahan data”
Perencanaan Desain Jaringan Logis
Ketika Anda merencanakan desain jaringan logis Anda bisa mulai dari awal atau meng-upgrade jaringan yang ada. Anda harus memiliki informasi yang memadai tentang komponen-komponen jaringan, perangkat keras, protokol dan topologi. Anda harus menganalisis pola lalu lintas, kebutuhan keamanan, ekspansi di masa datang, dan kemampuan server, internet akses kepada klien, FTP dan lain-lain. Anda juga harus membuat rencana untuk pemulihan kerusakan, pemulihan data dan teknik pemecahan masalah instan.

Referensi:

http://basobasri.wordpress.com

Network Operating Sistem (NOS)

Sistem Operasi Jaringan adalah adalah sebuah jenis system operasi yang ditujukan untuk menangani jaringan. Umumnya, sistem operasi ini terdiri atas banyak layanan atau service yang ditujukan untuk melayani pengguna, seperti layanan berbagi berkas, layanan berbagi alat pencetak (printer), DNS Service, HTTP Service, dan lain sebagainya. Istilah ini populer pada akhir dekade 1980-an hingga awal dekade 1990-an.

Beberapa sistem operasi jaringan yang umum dijumpai adalah sebagai berikut:

• Microsoft MS-NET
• Microsoft LAN Manager
• Novell NetWare
• Microsoft Windows NT Server
• GNU/Linux
• Banyan VINES
• Beberapa varian UNIX, seperti SCO OpenServer, Novell UnixWare, atau Solaris

Sesuai fungsi komputer pada sebuah jaringan, maka tipe jaringan komputer dibedakan menjadi dua tipe:

• Jaringan peer to peer
• Jaringan client/server

Jaringan peer to peer

• Setiap komputer yang terhubung pada jaringan dapat berkomunikasi dengan komputer-komputer lain secara langsung tanpa melalui komputer perantara.
• Pada jaringan ini sumber daya terbagi pada seluruh komputer yang terhubung dalam jaringan tersebut, baik sumber daya yang berupa perangkat keras maupun perangkat lunak dan datanya
• Komputer yang terhubung dalam jaringan peer to peer pada prinsipnya mampu untuk bekerja sendiri sebagai sebuah komputer stand alone.
• Tipe jaringan seperti ini sesuai untuk membangun sebuah workgroup dimana masing-masing penguna komputer bisa saling berbagi pakai penggunaan perangkat keras.

Jaringan client/server

• Terdapat sebuah komputer berfungsi sebagai server sedangkan komputer yang lain berfungsi sebagai client
• Komputer server berfungsi dan bertugas melayani seluruh komputer yang terdapat dalam jaringan tersebut.
• Sedangkan komputer client (workstation) sesuai dengan namanya menerima lanyanan dari komputer server

Untuk membangun suatu jaringan client-server diperlukan beberapa bagian:

• Suatu komputer sebagai pusat data yang disebut sebagai file-server.
• Komputer sebagai tempat kerja yang disebut sebagai workstation.
• Peralatan jaringan seperti network interface card, hub dan lainnya.
• Media penghubung antarkomputer.
• System operasi jaringan seperti Windows 2000 server, Windows 2003 server, windows NT server, NetWare, unix, dan lainnya.
• System operasi untuk workstation seperti DOS, Windows 3.1x, windows 9x, windows NT workstation, Windows XP, dan lainnya.

Komputer server bertugas dan berfungsi untuk:

• Melayani dan mengontrol seluruh jaringan.
• Melayani permintaan-permintaan dari komputer workstation.
• Mengontrol hubungan komputer satu dengan komputer yang lain, termasuk hubungannya dengan perangkat-perangkat lain yang terdapat di dalam jaringan.

Adapun bentuk layanan (service) yang diberikan komputer service adalah:

• Disk sharing, yaitu berupa penggunaan kapasitas disk secara bersama pada komputer client.
• Print sharing, yaitu berupa penggunaan perangkat printer secara bersama-sama.
• Penggunaan perangkat-perangkat lain secara bersama, demikian pula dengan data dan sistem aplikasi yang ada.
• Mengatur keamanan jaringan dan data dalam jaringan.
• Mengatur dan mengontrol hak dan waktu akses perangkat-perangkat yang ada dalam jaringan.

Untuk memilih komputer server harus memperhatikan :

1.     Sistem operasi yang digunakan.

2.     Sistem aplikasi yang akan dijalankan.

3.     Arsitektur jaringan yang diterapkan.

4.     Jumlah komputer workstation dalam jaringan yang dilayani.

5.     .Kemampuan dan daya tahan beroperasi dalam jangka waktu tak terbatas.

6.     Kompatibelitas terhadap produk jaringan lainnya.

7.     Dukungan teknis dari vendor perangkat tersebut.

Perangkat lunak dalam sebuah jaringan komputer terdiri dari dua perangkat utama, yaitu:

• Perangkat lunak sistem operasi jaringan.
• Sistem aplikasi yang digunakan untuk bekerja

Contoh sistem operasi jaringan :

• Novell Netware dari Novell dengan dedicated servernya.
• Windows NT Server dari Microsoft.
• Unix yang dikenal dengan multiusernya.

Novell Netware itu..

Novell Netware yang menggunakan dedicated server dimana komputer server memang khusus untuk melayani komputer client
Protokol jaringan menggunakan IPX/SPX
Telah dirilis versi 5
Untuk versi 4 kebawah bisa menggunakan pentium atau dibawahnya (80486 atau bahkan 80386)
Namun untuk versi 5 disarankan menggunakan pentium
.Jumlah workstation yang ditangani menentukan besar kecilnya komputer server yang digunakan,
contoh: untuk mengontrol kurang lebih 100 work-station bisa digunakan 386 namun jika workstation lebih 100 harus menggunakan komputer yang lebih maju.
.Kebutuhan memori juga berpengaruh terhadap kinerja server.
Kebutuhan memori dasar adalah 8 MB, kebutuhan memori untuk fasilitas-fasilitas tambahan pada netware kurang lebih 4 MB,
untuk setiap penggunaan kapasitas atau volume hard disk sebesar 1 GB diperlukan tambahan memori kurang lebih 8 MB,
disamping itu dibutuhkan memori tambahan untuk meningkatkan kineja hard disk (disk caching) sebesar kurang lebih 4 MB.

Windows NT itu..

.Berbeda dengan Novell Netware yang menggunakan dedicated server, windows NT menggunakan non-dedicate server sehingga memungkinkan untuk bekerja pada komputer server.
.Protokol jaringan menggunakan TCP/IP
.Untuk workstationnya bisa menggunakan sistem operasi windows NT workstation atau Windows XP.
.Penggunaan server windows NT optimal untuk jaringan yang menggunakan aplikasi-aplikasi berbasis windows atau aplikasi-aplikasi grafis dan multimedia.
.Pada windows NT Microsoft memperkenalkan sebuah konsep manajemen jaringan dengan system domain, yaitu suatu pengelompokan secara logika terhadap beberapa komputer dalam jaringan, yang memungkinkan jaringan dikelola dari satu titik sebagai satu unit.
.sistem domain ini dimaksudkan untuk memudahkan dan meningkatkan system manajemen jaringan, yaitu dengan menyediakan satu titik pencatatan untuk validasi pada jaringan.
.Titik tersebut memberikan ijin kepada user untuk menggunakan resource pada jaringan sesuai dengan yang telah ditentukan. Untuk mendapatkan ijin tersebut, user cukup melakukan login pada titik tersebut sebagai domainnya.

UNIX

·        Multiuser dan multitasking  operating system

·        Dibuat di Bell Laboratories awal tahun 1970an

·        Tidak user friendly

·        Dapat menangani pemrosesan yang besar sekaligus menyediakan layanan internet seperti web server, FTP server, terminal emulation (telnet), akses database, dan Network File System (NFS) yang mengijinkan client dengan sistem operasi yang berbeda untuk mengakses file yang di simpan di komputer yang menggunakan sistem operasi UNIX

·        Trademark dari UNIX sekarang dipegang oleh the Open Group

Linux itu..

.Linux pada awalnya dibuat oleh Linus Torvalds di Universitas Helsinki, Finlandia
.Kemudian dikembangkan dengan bantuan banyak progremer dan pakar Unix di Internet
.Linux adalah sistem operasi komputer yang berbasis dan mirip dengan unix
.Sekarang Linux bisa diperoleh dari distribusi yang umum digunakan seperti : RedHat, Debian,Slackware, Caldera, Turbo Linux dan lain-lain

GNU/Linux adalah turunan dari Unix yang merupakan freeware dan powerfull operating system,memiliki implementasi lengkap dari arsitektur TCP/IP
Banyan VINES
Beberapa varian UNIX, seperti SCO OpenServer, Novell UnixWare, atau Solaris


Referensi:
bos.fkip.uns.ac.id//mengoperasikan_sistem_operasi_jaringan_komputer_berbasis_text.pdf
Hidayat rudi , nana juhana, deden suryana..,.2005.”Teknologi informasi & Komunikasi “.Penerbit Erlangga.
http://id.wikipedia.org/wiki/LAN_Manager
http://en.wikipedia.org/wiki/Novell_NetWare

http://iboed.ifastnet.com
